Messstellen Monatswerte

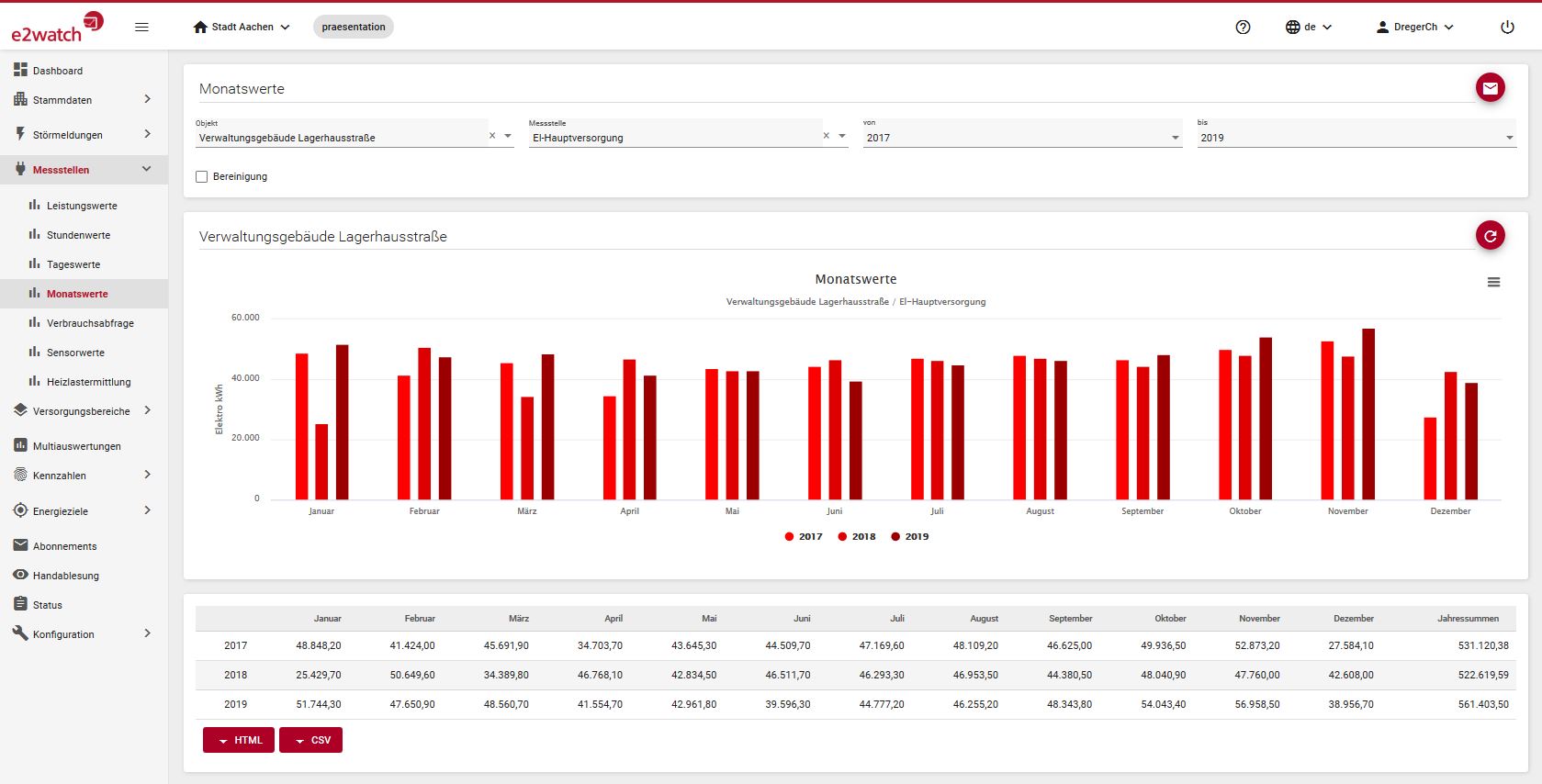

Die Seite Messstellen Monatswerte ermöglicht Ihnen, einen grafischen Verlauf der Energieaufnahme/-abgabe eines Monats für einen Versorgungsbereich über eine definierte Zeit zu erzeugen. Dies ermöglicht Ihnen, die Daten unterschiedlicher Monate/Jahre miteinander zu vergleichen. Die Energieaufnahme/-abgabe wird bei Strom und Wärme in Kilowattstunden [kWh] und bei Wasser in Kubikmeter [m³] dargestellt. Die Grafik wird als Balkendiagramm dargestellt, wobei ein Balken einem Monat entspricht. Zusätzlich zur Grafik wird eine Tabelle mit den ausgewählten Monaten angezeigt.

Auswahl einer Messstelle

Wählen Sie die Seite Messstellen Monatswerte.

• Nun können Sie in der ersten Dropdown-Liste das „Objekt”, unter dem die Messstelle gespeichert ist, auswählen.
• Wählen Sie in der rechten Dropdown-Liste die „Messstelle”, zu welcher Sie eine Grafik erstellen möchten.
  • Untermessstellen werden versetzt angezeigt.

Auswahl des Zeitraums

Wählen Sie die Dropdown-Liste für den „Zeitraum” aus, um einen Zeitraum für die Darstellung der Grafik zu definieren.

• Wählen Sie das Startjahr und Endjahr, wofür die Grafik angezeigt werden soll, aus.

Bereinigte Monatswerte

Sie haben die Möglichkeit einen grafischen Verlauf der bereinigten Energieaufnahme/-abgabe eines Monats für eine Messstelle über eine definierte Zeit zu erzeugen. Dies ermöglicht Ihnen, die witterungsbereinigte Daten unterschiedlicher Monate/Jahre miteinander zu vergleichen. Um die Witterungsbereinigung der Energieaufnahme/-abgabe nach VDI 3807 vorzunehmen, werden Gradtagzahlen für Ihren oder den Referenzklimaort Potsdam genutzt. Die Energieaufnahme/-abgabe wird bei Strom und Wärme in Kilowattstunden [kWh] und bei Wasser in Kubikmeter [m³] dargestellt.

Um die Monatswerte Wittreungsbereinigt darzustellen wählen Sie die Checkbox „Bereinigung” aus, anschließend haben Sie die Möglichkeit die Bereinigung nach dem Referenzstandort Potsdamm oder Ihrem Standort auszuwählen.

Im Diagramm Monatswerte werden die ausgewerteten Daten zudem in einer Listenansicht unterhalb des Diagramms dargestellt. Über die beiden roten Schaltflächen HTML und CSV kann die dargestellte Liste in die beiden Dateiformate übertragen und dort weiter bearbeitet werden.

Diagramm aktualisieren

Wählen Sie die Schaltfläche , um die Grafik anhand der aktuellsten Messwerte aufzubauen.

Zoomen im Diagramm

Mit gedrückter linker Maustaste innerhalb des Diagramms, können Sie die gewünschte Zeitspanne in die Sie Zoomen möchten auswählen. Der ausgewählte Bereich verfärbt sich. Beim loslassen der linken Maustaste wird das Diagramm für den ausgewählten Bereich aufgebaut.

• Möchten Sie den vollen Zeitraum wieder angezeigt bekommen, klicken Sie auf die Schaltfläche oder auf die Schaltfläche "Zoom zurücksetzen".

Erläuterungen zum Diagramm

Überschrift

Die Überschrift des Diagramms beinhaltet den Namen des Diagrammtyps (Monatswerte) und die ausgewählte Messstelle.

Achsen

Die linke senkrechte Achse (Y-Achse) gibt die Skalierung für das gewählte Energiemedium an. Bsp.: „Wasser in m³”; „Strom in kWh”; „Wärme in kWh”

Die horizontale Achse (X-Achse) gibt die Skalierung für den „Monat” an.

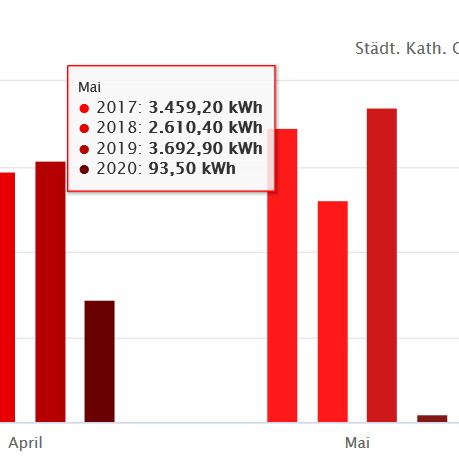

Einzelwert-Tooltip

Wenn Sie den Mauszeiger in der Diagrammfläche bewegen, wird ein Fenster mit den Informationen (Monat, Verbräuche/Erzeugung der ausgewählten Jahre) angezeigt, auf dessen Position sich der Mauszeiger befindet.

Diagramm Farben

Wasser = blau

Strom = rot

Wärme = braun

Die Werte der einzelnen Jahre sind farblich abgestuft und in der Legende hinterlegt. Die angezeigte Farbe ist in der Legende hinterlegt.

• Durch Anklicken eines Elements der Legende, lässt sich dieses im Diagramm aus- und wieder einblenden.

Die einzelnen Diagrammfarben können, auf der Seite „Konfiguration -> Parameter”, von einem Administrator angepasst werden.

Erläuterungen zur Tabelle

Die Tabelle unterhalb der Grafik gibt die einzelnen Monatswerte der Grafik als Zahlenwert in der Einheit Kilowattstunde [kWh] an. Des Weiteren wird für jedes Jahr die Jahressumme gebildet und angezeigt. Über die Auswhal der Buttons „HTML” und „CSV” kann die Tabelle als HTML-Datei oder CSV-Datei exportiert werden.

Abonnieren

Wählen Sie die Schaltfläche , um sich oder jemand anderem die gerade angezeigte Grafik in regelmäßigen Abständen oder einmalig per Mail zu schicken.

• siehe Hilfe Abonnements

Diagramm drucken und speichern

Über das Kontextmenü im Diagramm oben rechts (3 parallele waagerechte Linien) können sie das Diagramm in verschiedenen Formaten speichern und drucken.

• Zur Auswahl stehen „PNG”, „JPEG”, „PDF” und „SVG”.
