Allgemeine Informationen

In diesem Kapitel möchten wir Ihnen einige grundsätzlichen Informationen im Umgang und zur Arbeitsweise der Energiesoftwarelösung e2watch an die Hand geben.

Kontakt

Bitte benutzen Sie bei Fragen oder Problemen zum Produkt e2watch unser Ticketsystem unter: https://itsm.regioit.de/

e2watch Version

Die jeweils verwendete Version können Sie ganz unten rechts im e2watch Bildschirm ablesen.

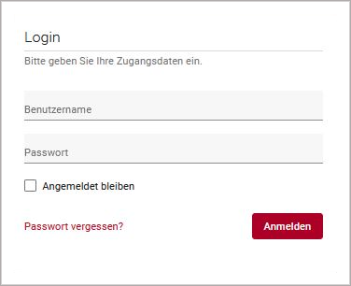

Anmeldemaske

e2watch ist über alle gängigen Webbrowser erreichbar. Ausgenommen ist aktuell nur der Internet Explorer. Nach Eingabe der URL öffnet sich die Anmeldemaske.

Nach Eingabe Ihres Benutzernamens und des dazugehörigen Passworts öffnet sich das e2watch Dashboard, welches separat beschrieben ist.

Kopfzeile

Nach der Anmeldung erscheint das persönliche Dashbord. In der Kopfzeile befinden sich Symbole, über die Sie Einstellungen verändern können.

• Drei waagerechte Balken Hierüber kann das Menüband links ein- und ausgeblendet werden.
• Dropdown-Menü zur Auswahl der Organisationseinheit. Änderungen im e2watch können nur dann vorgenommen werden, wenn ich mich in der entsprechenden Organisationseinheit befinde [gilt für User mit Zuordnung in mehreren Organisationseinheiten].
• ? Anzeigen des Hilfemenüs
• Sprachauswahl, derzeitig deutsch und englisch.
• Profileinstellung des Users. Hier können Sie die persönlichen Einstellungen wie z.B. Rolle und Berechtigungen sehen.
• Abmeldebutton

Datenbasis

e2watch orientiert sich an den Grundlagen der Energiewirtschaft und verarbeitet für alle Energiemedien 1/4 Stunden - Leistungswerte oder Zählerdaten.

Für die Auswertung von Sensoren können die Ausleseintervalle frei definiert werden.

Einheiten

Einheit	Bezeichnung
Wh	Wattstunde
kWh	Kilowattstunde
J	Joule
kJ	Kilojoule
MJ	Megajoule
l	Liter
m³ / m3	Kubikmeter
kg	Kilogramm
t	Tonne

Schnittstellen

Datenimport

Datenexport

Wiederkehrende Funktionen in Auswertediagrammen

Die nachfolgenden Funktionen sind bei allen Auswertungen möglich und werden hier näher beschrieben. Eine Beschreibung im jeweiligen Kapitel findet nicht statt.

Diagramme aktualisieren

In jedem Diagramm befindet sich oben rechts eine runde, rote Schaltfläche mit einem Pfeilsymbol. Wählen Sie die Schaltfläche, um die Grafik anhand der aktuellsten Messwerte neu zu laden.

Abonnieren

Diese Funktion dient dazu, um wichtige Auswertungen in regelmäßigen Abständen automatisiert zu erzeugen und an einen definierten Adressatenkreis per Mail zu versenden.

In jedem Diagramm befindet sich oben rechts eine runde, rote Schaltfläche mit einem Briefsymbol. Wählen Sie die Schaltfläche, um ein Abonnement für diese Auswertung zu erstellen. Es öffnet sich ein neues Fenster, wo ergänzende Hinweise und Adressaten gepflegt werden können.

Die genaue Beschreibung erfolgt im Kapitel Abonnements.

Filterfunktion Tabellen

An vielen Stellen in e2watch gibt es Tabellen mit Daten. Diese Tabellen haben im Kopfbereich Filter- und Sortierfunktionen.

Sortiert wird durch einen Klick auf den Spaltennamen einmal "Aufwärts" mit dem zweiten Klick "Abwärts".

Der Filter in den Spaltenköpfen besitzt eine Volltextsuche. Es kann in mehreren Spalten gleichzeitig gesucht werden. Der Suchtext auch beim Seitenwechsel zwischengespeichert. Beim Start der Suche erscheint vor dem linken Suchfeld ein Symbol über welches alle Filter der aktuellen Seite gelöscht werden können.

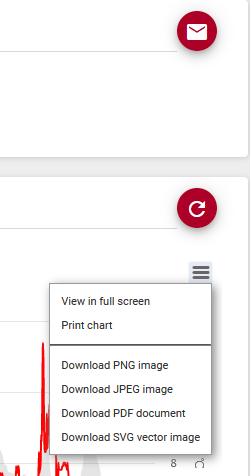

Auswertung drucken und speichern

Über die Schaltfläche mit den drei waagerechten Querstreifen können Sie die erzeugte Auswertung speichern, drucken und sich im Full Screen anzeigen lassen.

Zum Speichern stehen folgende Formate zur Auswahl: „PNG”, „JPEG”, „PDF” und „SVG”.

Diagramm-Farben

Temperatur = grau

Wasser = blau

Strom = rot

Wärme = braun

Die angezeigte Farbe ist in der Legende hinterlegt.

Durch Anklicken eines Elements der Legende, lässt sich dieses im Diagramm aus- und wieder einblenden.

Die einzelnen Diagrammfarben können, auf der Seite „Parameter”, von einem Administrator angepasst werden.

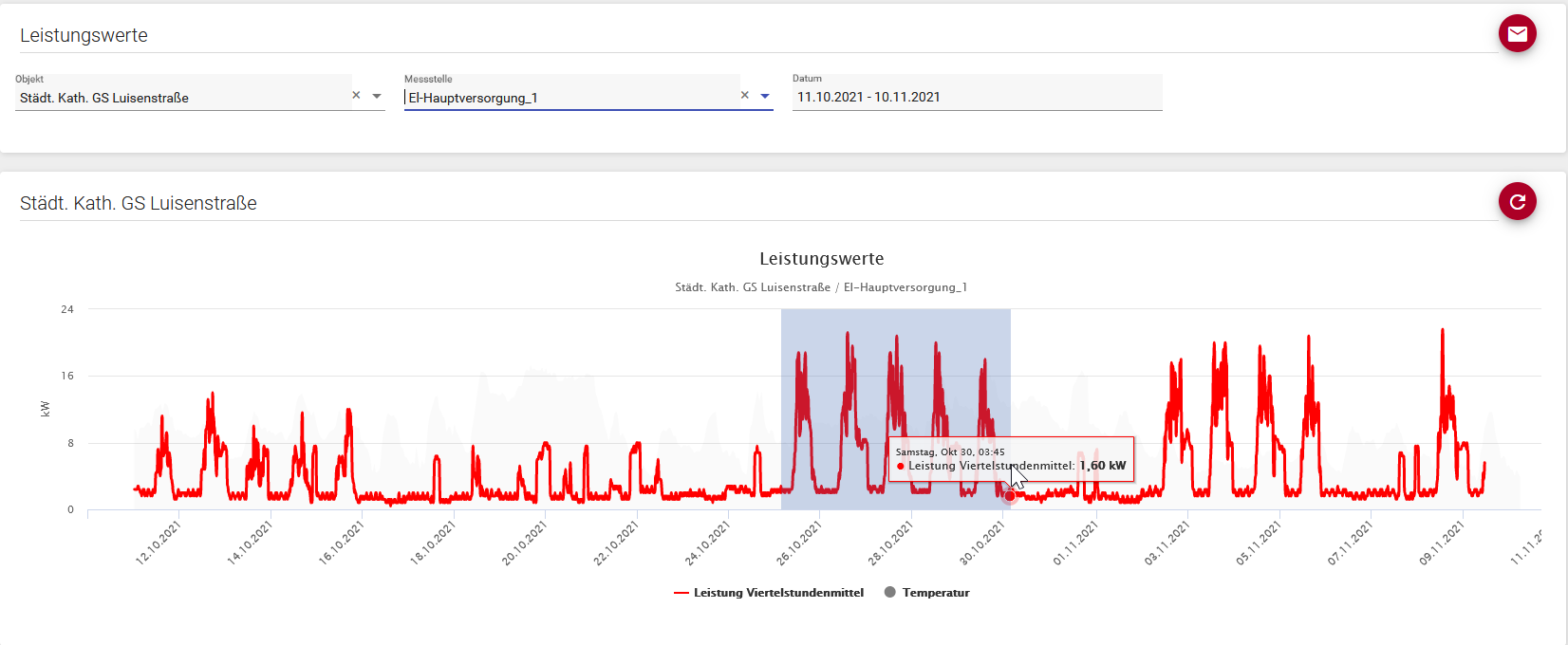

Zoomen im Diagramm

Mit gedrückter linker Maustaste können Sie die gewünschte Zeitspanne in die Sie Zoomen möchten auswählen. Der ausgewählte Bereich verfärbt sich. Beim loslassen der linken Maustaste wird das Diagramm für den ausgewählten Bereich aufgebaut.

Über die Schaltfläche Zoom zurücksetzen gelangen Sie wieder in die ursprüngliche Darstellung.

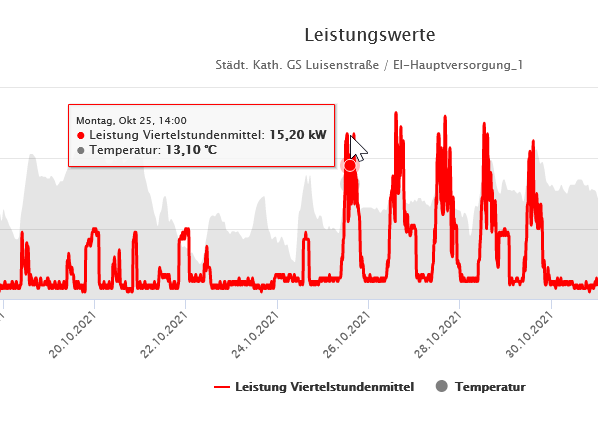

Einzelwert-Tooltip

Wenn Sie den Mauszeiger in der Diagrammfläche bewegen, wird ein Fenster mit den Informationen (Datum, Zeit, Leistung und Außentemperatur) angezeigt, auf dessen Position sich der Mauszeiger befindet.

Die Temperaturanzeige wird nur angezeigt, wenn Sie sich auf einem Punkt befinden, der eine volle Stunde abbildet. Dies ist der Fall, da die Temperaturwerte nur stündlich eingelesen werden.

Überschriften

Die Überschrift des Diagramms beinhaltet den Namen des Diagrammtyps und die ausgewählte Messstelle oder den Versorgungsbereich.

Achsen

Die linke senkrechte Achse (Y-Achse) gibt die Skalierung für das gewählte Energiemedium an. Bsp.: „Wasser in m³/h”; „Strom in kW”; „Wärme in kW”

Die rechte senkrechte Achse (Y-Achse) gibt die Skalierung für die „Temperatur in °C” an. Die horizontale Achse (X-Achse) gibt die Skalierung für die „Datum und Uhrzeit in TT.MM.JJJJ und HH:MM” an.
