Versorgungsbereiche -> Stundenwerte

Die Seite Versorgungsbereiche -> Stundenwerte ermöglicht Ihnen, einen grafischen Verlauf der Energieaufnahme/-abgabe einer Stunde für einen Versorgungsbereichs über eine Tag zu erzeugen. Dies ermöglicht Ihnen, die Stundenwerte von einem Tag zu vergleichen. Die Energieaufnahme/-abgabe wird bei Strom und Wärme in Kilowattstunden [kWh] und bei Wasser in Kubikmeter [m³] dargestellt. Die Grafik wird als Balkendiagramm dargestellt, wobei ein Balken einer Stunde entspricht.

Auswahl einer Messstelle

Wählen Sie die Seite Versorgungsbereiche -> Stundenwerte.

• Nun können Sie in der ersten Dropdown-Liste das „Objekt”, unter dem die Messstelle gespeichert ist, auswählen.
• Wählen Sie in der rechten Dropdown-Liste den „Versorgungsbereich”, zu welchem Sie eine Grafik erstellen möchten aus.

Auswahl des Zeitraums

Wählen Sie die Dropdown-Liste für den „Zeitraum” aus, um einen Zeitraum für die Darstellung der Grafik zu definieren.

• Wählen Sie nun einen Tag aus, für den Sie eine Grafik erzeugen möchten.

Energiemedium auswählen

Wählen Sie die Dropdown-Liste für „Medium”, um zwischen den Grafiken für Strom, Wärme und Wasser zu wechseln.

Diagramm aktualisieren

Wählen Sie die Schaltfläche , um die Grafik anhand der aktuellsten Messwerte aufzubauen.

Zoomen im Diagramm

Mit gedrückter linker Maustaste innerhalb des Diagramms, können Sie die gewünschte Zeitspanne in die Sie Zoomen möchten auswählen. Der ausgewählte Bereich verfärbt sich. Beim loslassen der linken Maustaste wird das Diagramm für den ausgewählten Bereich aufgebaut.

• Möchten Sie den vollen Zeitraum wieder angezeigt bekommen, klicken Sie auf die Schaltfläche oder auf die Schaltfläche "Zoom zurücksetzen".

Erläuterungen zum Diagramm

Überschrift

Die Überschrift des Diagramms beinhaltet den Namen des Diagrammtyps (Stundenwerte) und den ausgewählte Versorgungsbereich.

Achsen

Die linke senkrechte Achse (Y-Achse) gibt die Skalierung für das gewählte Energiemedium an. Bsp.: „Wasser in m³”; „Strom in kWh”; „Wärme in kWh” Die rechte senkrechte Achse (Y-Achse) gibt die Skalierung für die „Temperatur in °C” an. Die horizontale Achse (X-Achse) gibt die Skalierung für die „Datum und Uhrzeit in TT.MM.JJJJ und HH:MM” an.

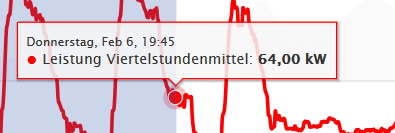

Einzelwert-Tooltip

Wenn Sie den Mauszeiger in der Diagrammfläche bewegen, wird ein Fenster mit den Informationen (Datum, Zeit, Stundenverbrauch und Außentemperatur) angezeigt, auf dessen Position sich der Mauszeiger befindet.

Diagramm Farben

Temperatur = grau

Wasser = blau

Strom = rot

Wärme = braun

Die angezeigte Farbe ist in der Legende hinterlegt.

• Durch Anklicken eines Elements der Legende, lässt sich dieses im Diagramm aus- und wieder einblenden.

Die einzelnen Diagrammfarben können, auf der Seite „Konfiguration -> Parameter”, von einem Administrator angepasst werden.

Abonnieren

Wählen Sie die Schaltfläche , um sich oder jemand anderem die gerade angezeigte Grafik in regelmäßigen Abständen oder einmalig per Mail zu schicken.

• siehe Hilfe Abonnements

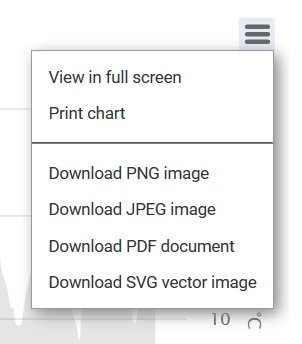

Diagramm drucken und speichern

Über das Kontextmenü im Diagramm oben rechts (3 parallele waagerechte Linien) können sie das Diagramm in verschiedenen Formaten speichern und drucken.

• Zur Auswahl stehen „PNG”, „JPEG”, „PDF” und „SVG”.
