Diagramme

Grundsätzlich werden im e2watch Linie- , Balken-, Torten für die Darstellung von Leistungs-, Sensor- und Verbrauchsauswertungen zur Verfügung gestellt.

Des Weiteren können User noch eine sortierte Dauerlinie oder ein Spline-Diagramm erstellen.

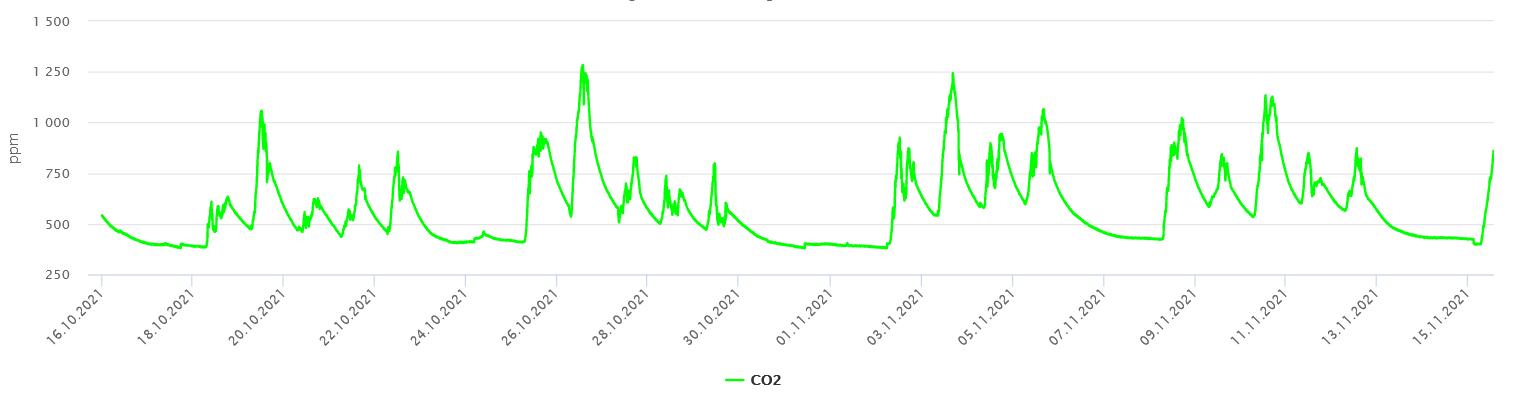

Liniendiagramme für Leistungs- und Sensordiagramme

Im Bereich Messstellen lassen sich Leistungs- und Sensordiagramme erstellen. Diese werden in der Regel als Liniendiagramme wiedergegeben.

Wenn Sie das Liniendiagramm auswählen, haben Sie die Möglichkeit die linke und die rechte Y-Achse zu nutzen. Somit ist es möglich unterschiedliche Energiemedien miteinander zu vergleichen. Die ausgewählten Datenreihen werden in Abhängigkeit von dem gewählten Zeitraum aufgetragen. Die einen einzelnen Punkte werden hier durch eine Linie miteinander verbunden.

Des Weiteren ist es möglich in dem Diagramm zu Zoomen und die Außentemperatur anzeigen zu lassen. Die Statistik lässt sich in diesem Fall einblenden.

Wie diese generiert werden, wird im jeweiligen Menüpunkt beschrieben.

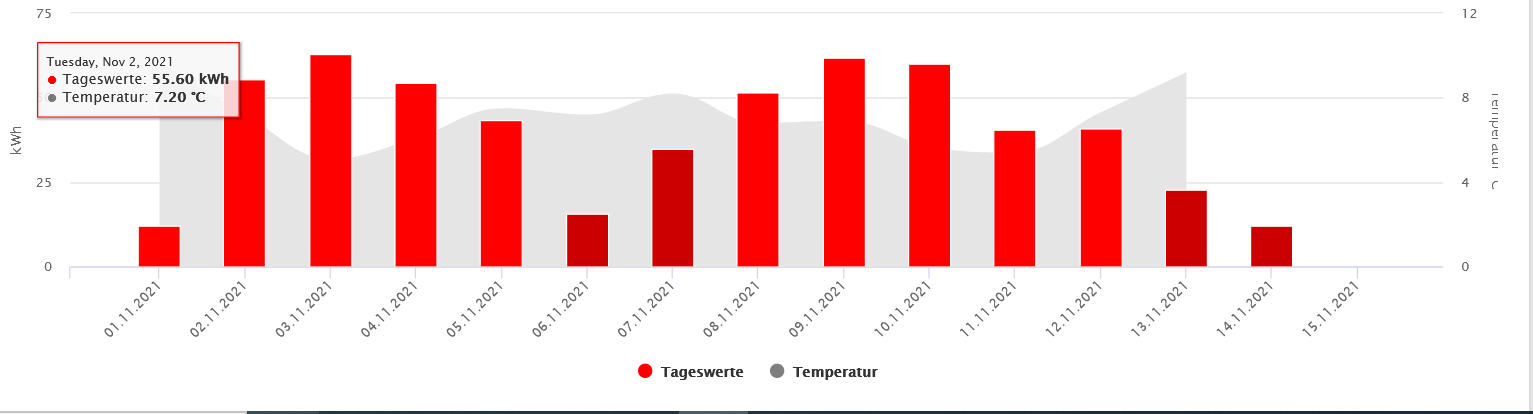

Balkendiagramm für Verbrauchsdiagramme

Energie - Verbrauchsdiagramme werden unter Messstellen und Versorgungsbereiche erstellt und in der Regel als Balkendiagramme wiedergegeben. Diese Diagrammformen werden zur Darstellung von Stunden-, Tages-, Wochen- und Monatsauswertungen genutzt.

Wenn Sie das Balkendiagramm auswählen, haben Sie die Möglichkeit die linke und die rechte Y-Achse zu nutzen. Somit ist es möglich unterschiedliche Energiemedien miteinander zu vergleichen. Die ausgewählten Datenreihen werden in Abhängigkeit von dem gewählten Zeitraum aufgetragen. Die einzelnen Punkte werden hier als Balken dargestellt.

Des Weiteren ist es möglich in dem Diagramm zu Zoomen und die Außentemperatur anzeigen zu lassen. Die Statistik lässt sich in diesem Fall einblenden.

Torten- und Splinediagramme, Dauerkennlinie

Im Bereich der Multiauswertungen kann der User beim Anlegen der Auswertungen zwischen den oben genannten Diagrammen entscheiden. Hier kommt je nach Bedarf ein Torten- oder Splinediagramm zum Einsatz.

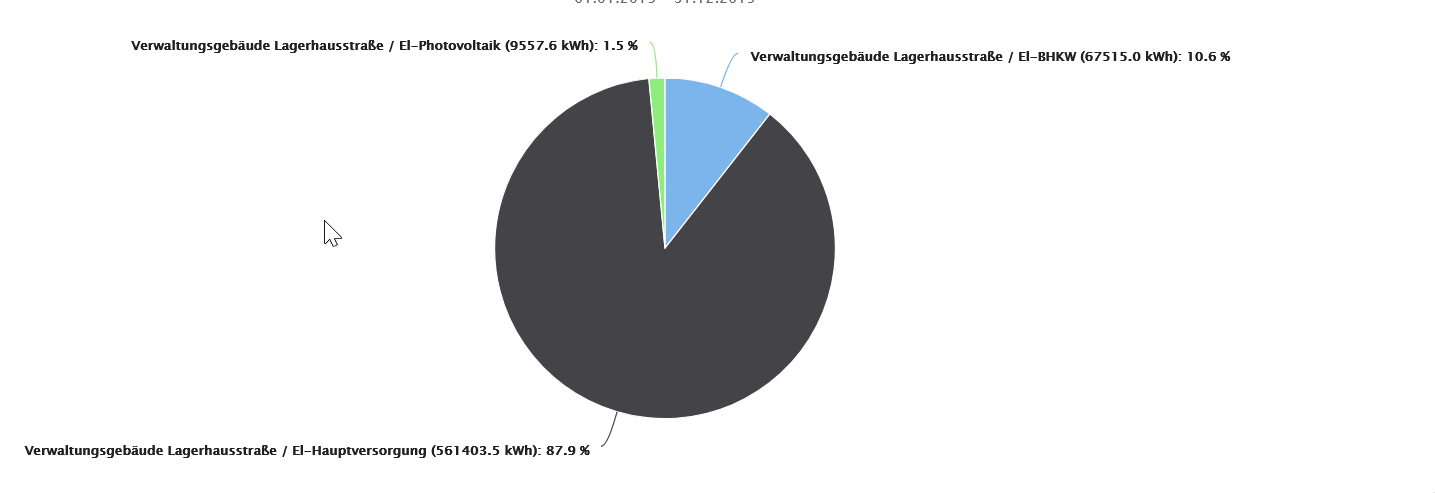

Wenn Sie das Tortendiagramm auswählen, haben Sie nur die Möglichkeit die linke Y-Achse zu nutzen. Die Summe der Energiemedien, in den gewählten Zeiträumen, wird in Prozentualen Anteilen aufgetragen. Die einzelnen Werte werden hier als Tortenstücke dargestellt.

Es ist nicht möglich in dem Diagramm zu Zoomen oder die Außentemperatur anzeigen zu lassen. Die Statistik wird in diesem Fall auch nicht angezeigt.

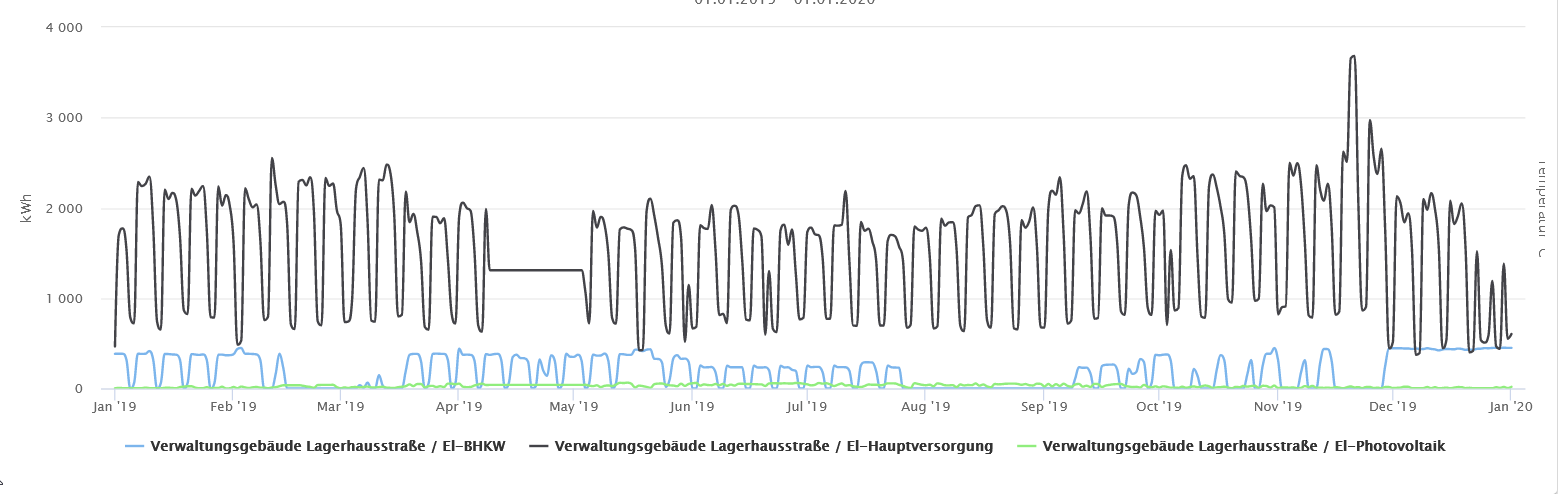

Wenn Sie das Spline Diagramm auswählen, haben Sie die Möglichkeit die linke und die rechte Y-Achse zu nutzen. Somit ist es möglich unterschiedliche Energiemedien miteinander zu vergleichen. Die ausgewählten Datenreihen werden in Abhängigkeit von dem gewählten Zeitraum aufgetragen. Die einzelnen Punkte werden hier durch eine Interpolierte Linie miteinander verbunden.

Des Weiteren ist es möglich in dem Diagramm zu Zoomen und die Außentemperatur anzeigen zu lassen. Die Statistik lässt sich in diesem Fall einblenden.

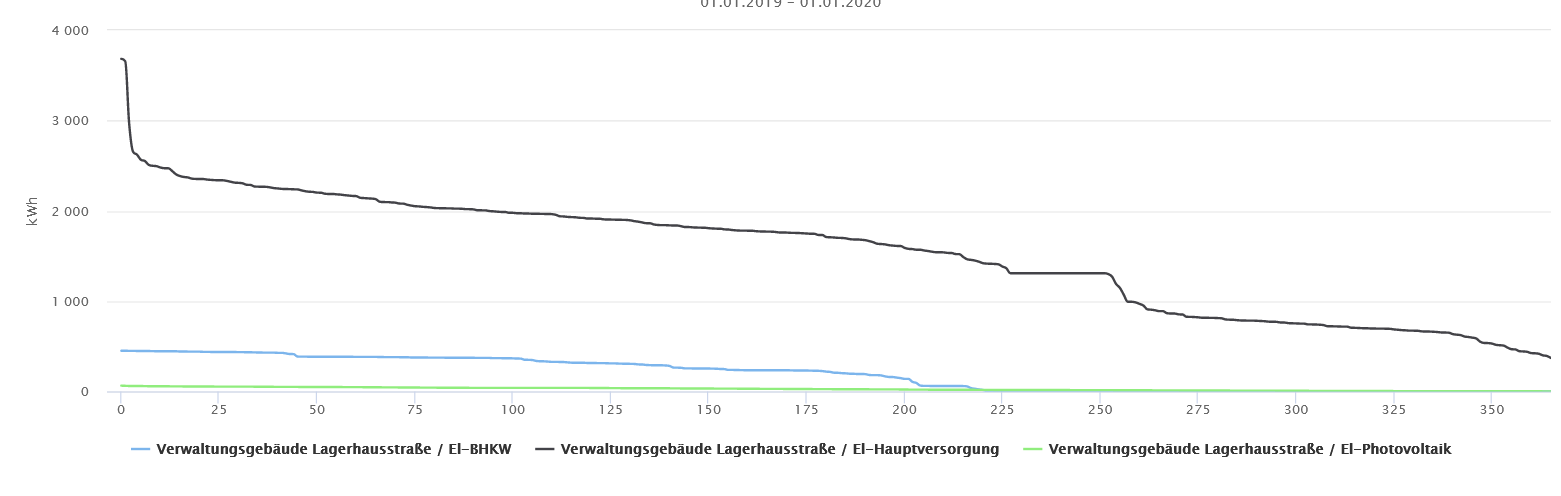

Die Dauerkennlinie wird vorrangig für die Auslegung von BHKW- oder PV-Anlagen genutzt und gibt die Einzelwerte geordnet nach deren Größe als Linie wieder.

Wenn Sie die sortierte Dauerlinie auswählen, haben Sie die Möglichkeit die linke und die rechte Y-Achse zu nutzen. Somit ist es möglich unterschiedliche Energiemedien miteinander zu vergleichen. Die ausgewählten Datenreihen werden in Abhängigkeit von der Anzahl der auftretenden Messwerte aufgetragen. Die einzelnen Punkte werden hier durch eine Interpolierte Linie miteinander verbunden.

Des Weiteren ist es möglich in dem Diagramm zu Zoomen. Die Statistik lässt sich in diesem Fall einblenden. Die Außentemperatur wird in diesem Fall nicht angezeigt.

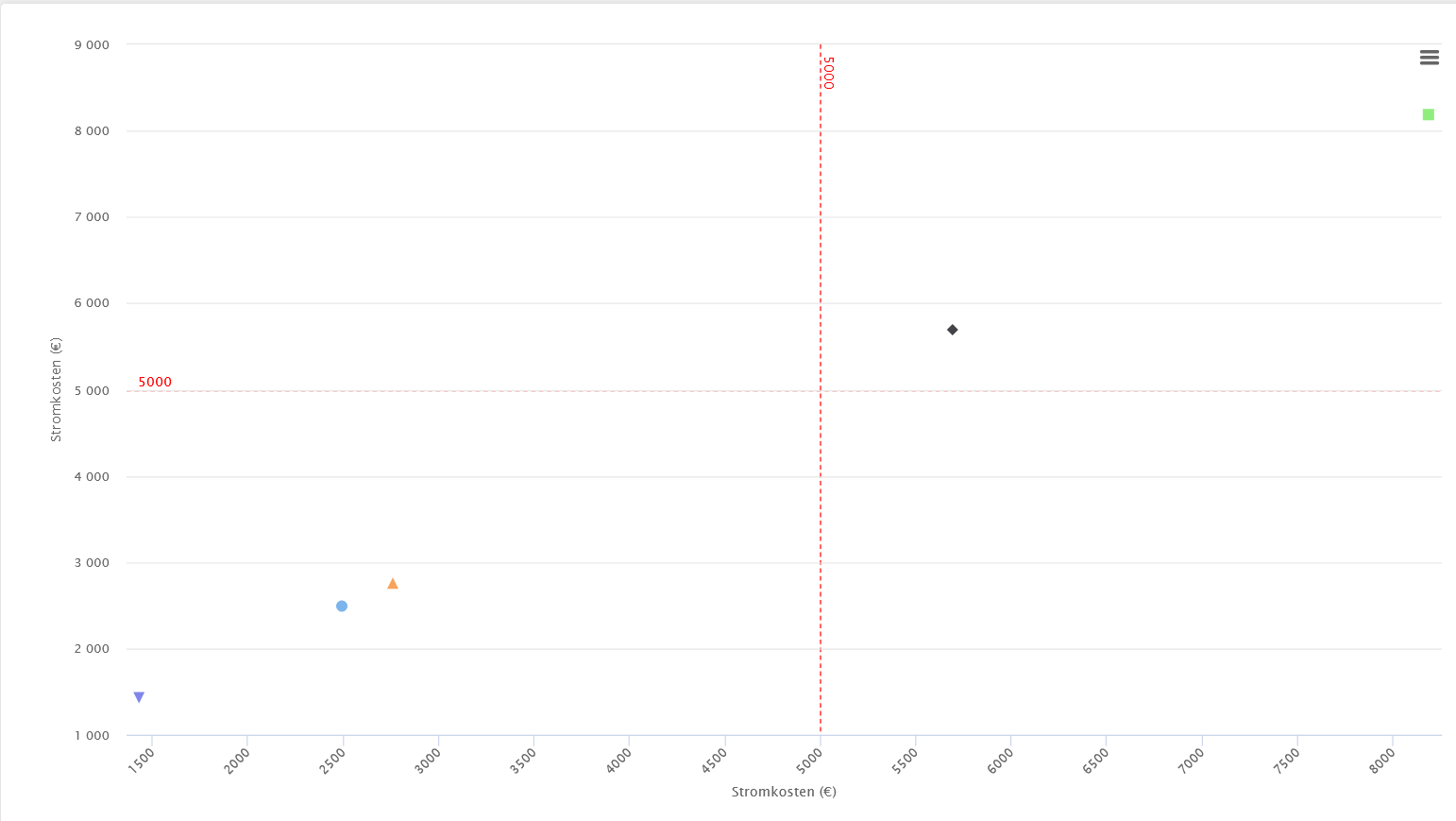

4-Quadranten - Diagramm

Im Modul Kennzahlen - Benchmark bietet e2watch zum Vergleich einzelner Versorgungsbereiche untereinander ein 4-Quadranten-Diagramm an. Für die Bewertung von Versorgungsbereichen untereinander ist dieses Diagramm besonders nützlich.
